11. SM-R910 회로도를 구하고 커버 접점 1–6을 추적하다

단계
Hardware
상태
완료
순서
11
시기
2024.10–12
요약
확보한 SM-R910 schematic에서 WPC·GPS·RF·speaker·temperature 접점을 분리했다.
📐
질문 — regular Odin에 필요한 USB 연결을 만들려면, 후면 커버의 여섯 접점은 각각 어디로 이어지는가?

도면을 계속 구하지 못하다가

갤럭시 워치5의 도면을 계속 구하고 싶었는데 구하지 못하다가 xinzhizao 소프트웨어의 존재를 알게 되었고 도면을 구할 수 있게 되면서 시작된 프로젝트다.
사진만 보고 접점을 추측하는 대신 SM-R910 schematic에서 커버와 main board 사이의 net을 직접 따라갔다. 이것은 납땜 위치를 정하는 과정이면서, 커버를 열면 충전이 멈추는 문제를 분리하는 과정이기도 했다.

커버 접점 1–6

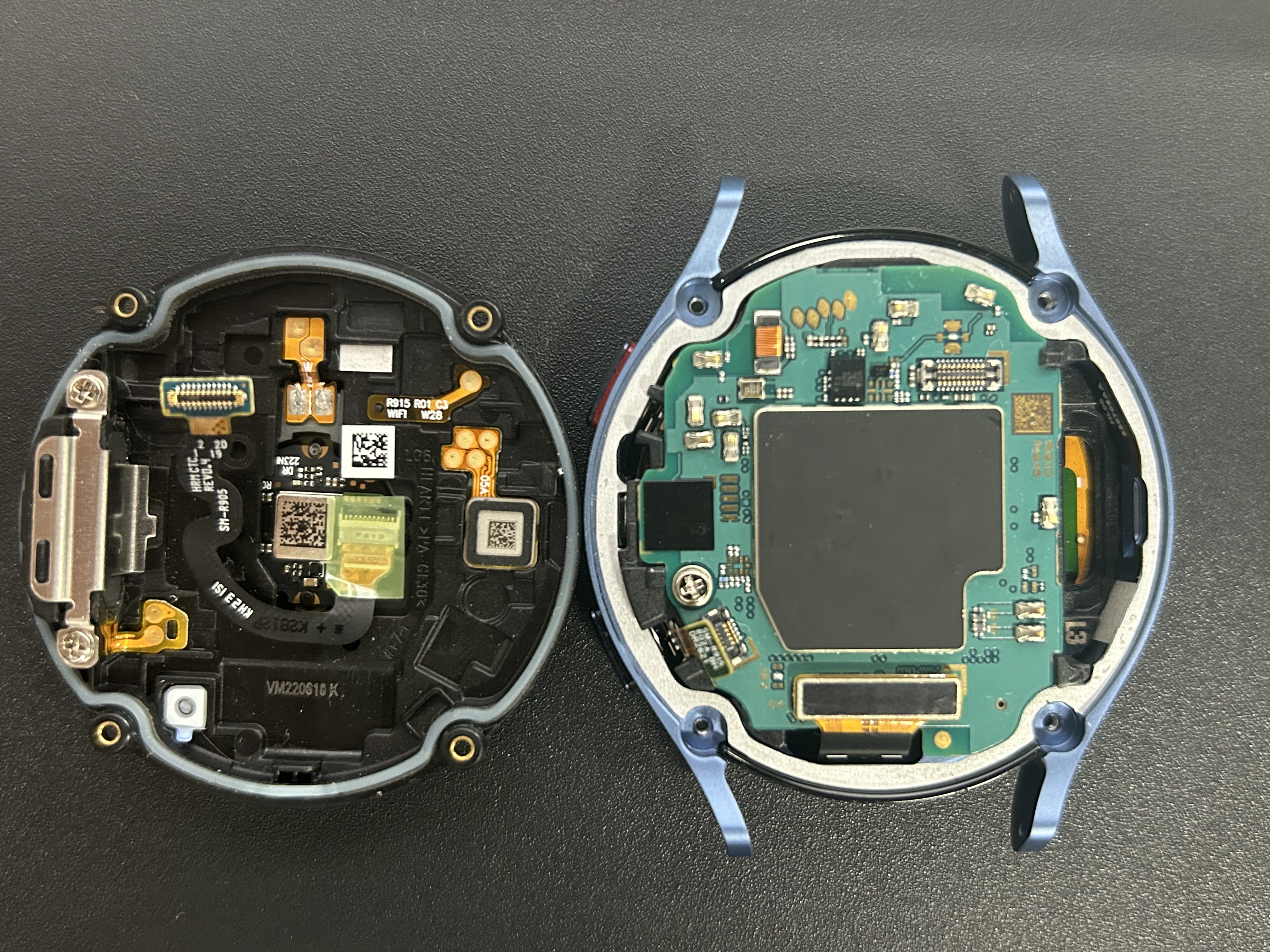

SM-R910 cover 접점과 접지 구간을 나눈 원본 분석 화면
SM-R910 cover 접점과 접지 구간을 나눈 원본 분석 화면
도면을 기능별로 나눠서 확인했다.
구간
도면에서 확인한 기능
실제 판단에 준 정보
1
Temperature sensor
커버 쪽 온도 감지 경로
2
RF / signal conditioning
단순 USB 접점이 아닌 신호 회로 존재
3
WPC / CPS4019
무선 충전 수신과 전원 경로
4
GPS / RF antenna
안테나 접점
5
Speaker
speaker 연결
6
Speaker
speaker 연결

Section 3: WPC와 CPS4019

Section 3: ANT4006과 WPC로 이어지는 구간
Section 3: ANT4006과 WPC로 이어지는 구간

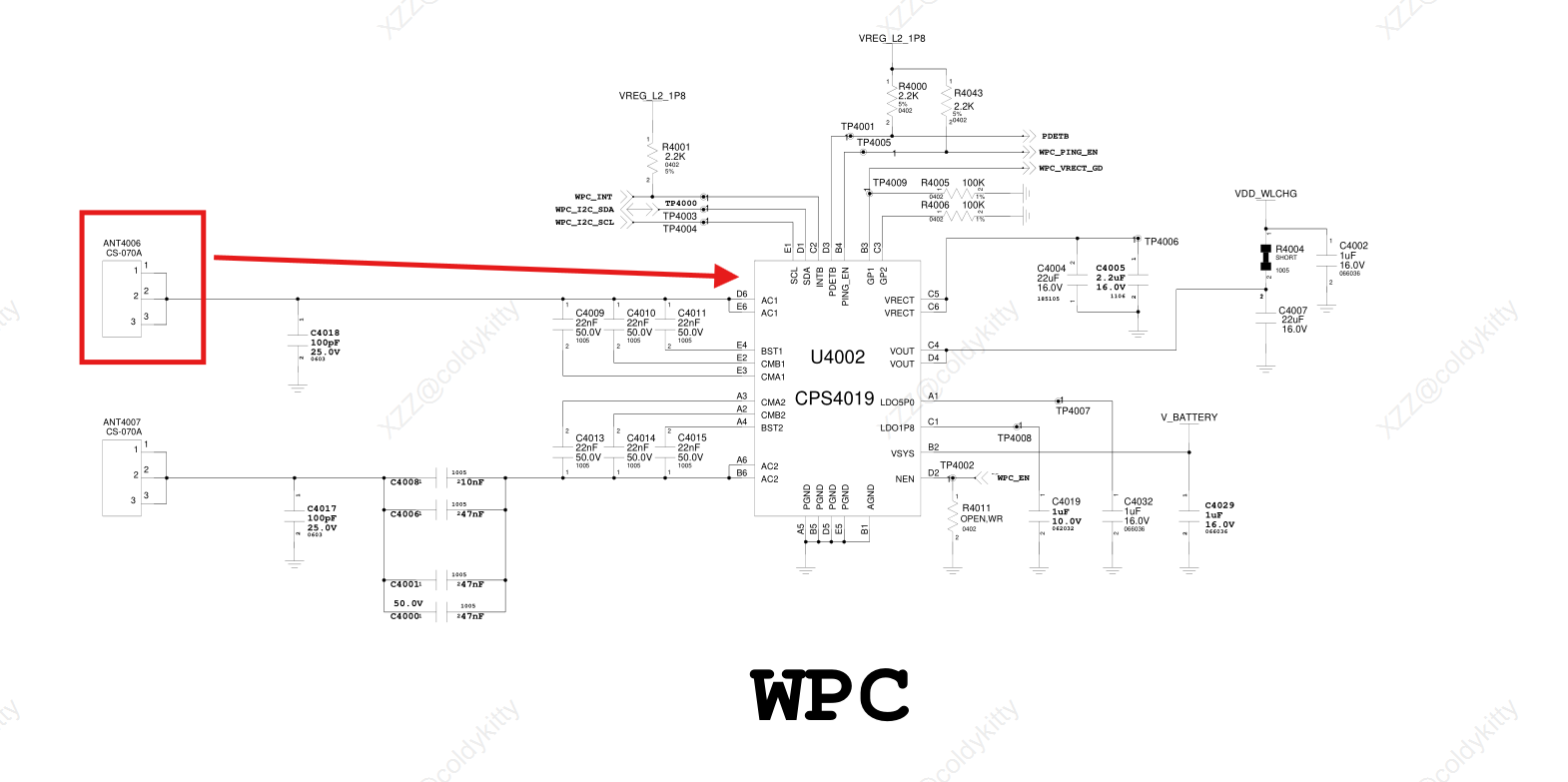

WPC 접지와 CPS4019 연결을 추적한 schematic
WPC 접지와 CPS4019 연결을 추적한 schematic
shield can 아래 CPS4019의 실제 위치
shield can 아래 CPS4019의 실제 위치
무선 충전부는 CPS4019 wireless power receiver IC를 중심으로 연결되어 있었다. 따라서 커버가 열린 상태에서 충전이 되지 않는 현상을 “충전 coil이 떨어졌기 때문”이라고만 볼 수 없었다. 커버의 접점, ground, sensing 신호가 함께 연결되어 있기 때문이다.
도면에서 WPC, PMIC, temperature 관련 net을 따라가며 다음 두 가능성을 세웠다.
  1. 커버가 열리면서 전원 또는 ground 경로가 물리적으로 끊긴다.
  1. 커버가 열린 상태를 감지하고 software 또는 power management가 충전을 중단한다.

Section 5·6: speaker로 검증

회로도에서 5번과 6번이 speaker로 이어지는 것을 확인한 뒤 실제 구조와 비교했다. 도면의 net과 실물 접점이 맞는지 확인하는 기준점으로 사용했다. 이 기준점이 있어야 나머지 contact의 해석도 신뢰할 수 있었다.

도면 분석이 만든 다음 실험

회로도만으로는 “어떤 접점 하나만 이어 주면 충전이 되는가”를 확정할 수 없었다. 그래서 다음 단계는 커버를 완전히 닫지 않은 상태에서 필요한 연결만 구리선으로 복원하고, 충전 여부를 직접 보는 것이었다.
도면을 구한 것이 중요한 이유는 납땜 위치를 예쁘게 찾았기 때문이 아니다. 가설을 물리적으로 검증할 수 있는 접점 단위의 실험으로 바꿀 수 있었기 때문이다.
