원본 기록 02 — GObject·UWorld 문서화 (2024 당시)

문서화 파트와 안티치트 제작 팀에서 맡고 먼저 문서화를 시작하였다

namedump 문서화 버젼

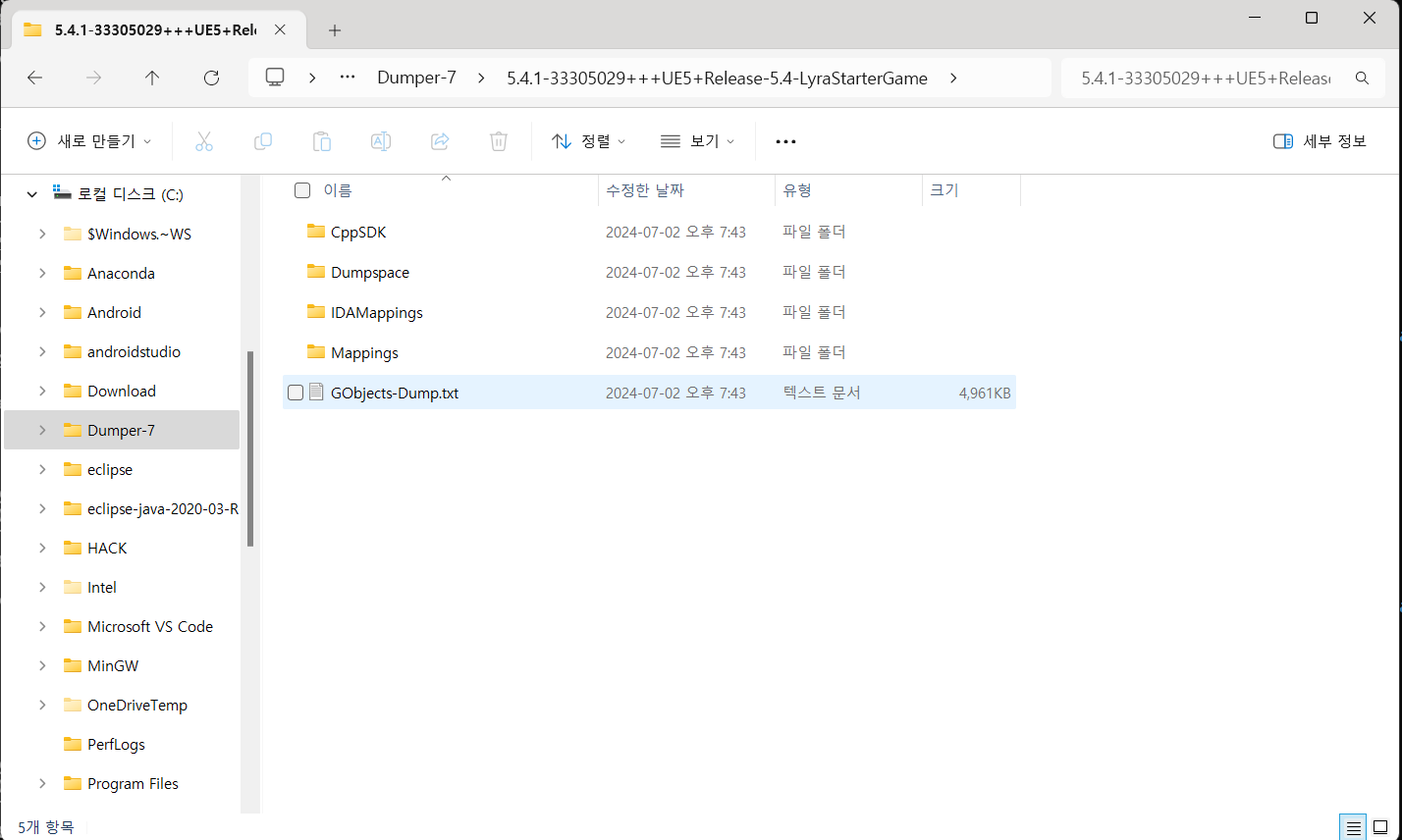

Gobject 보고서 작성

언리얼 엔진에서 내부 해킹을 시도할 때 GObject를 덤프하는 것은 매우 중요한 과정입니다. UObject와 GObject의 관계에 대해 설명하겠습니다. UObject는 개별 객체이며, GObject는 이러한 객체들을 추적하는 글로벌 배열입니다. GObject 배열은 모든 UObject 인스턴스를 포함하고 있으며, 이를 통해 엔진은 객체의 생명 주기와 메모리 사용을 효율적으로 관리할 수 있습니다. 또한 GObject는 모든 UObject 인스턴스의 중앙 저장소 역할을 하여 객체를 쉽게 검색하고 조작할 수 있습니다. 언리얼 엔진은 다양한 게임 객체를 메모리에 저장하고 관리합니다. 여기에는 캐릭터, 무기, 환경 요소 등이 포함되며, GObject는 이러한 객체들을 추적하는 데 사용되는 글로벌 객체 배열입니다. 따라서 GObject를 덤프하면 게임의 모든 객체를 탐색하고 식별할 수 있습니다. 이를 통해 특정 객체를 찾아내고, 그 객체의 메모리 주소를 얻어 원하는 조작을 할 수 있습니다. 또한, 언리얼 엔진의 많은 기능은 객체 메서드와 데이터 구조에 의존하기 때문에, GObject 덤프를 통해 이러한 메서드와 구조를 식별할 수 있습니다. 이는 특정 기능을 활성화하거나 비활성화하고, 게임 데이터를 수정하는 등의 작업을 가능하게 합니다. 유의할 점은 객체의 메모리 레이아웃이 버전마다 달라질 수 있다는 것입니다. 따라서 GObject 덤프를 통해 현재 게임 버전에서 객체들의 메모리 오프셋을 정확히 파악하여 특정 객체의 올바른 필드를 조작할 수 있습니다. 초기, Fnamedump를 시도하며 UObject에 대한 정보를 얻게 되었습니다. 이 Uobject에 접근하기 위해서는 시작점이 필요했습니다.

처음 접근은 Unreal Engine 5 공식문서로 시작했습니다.

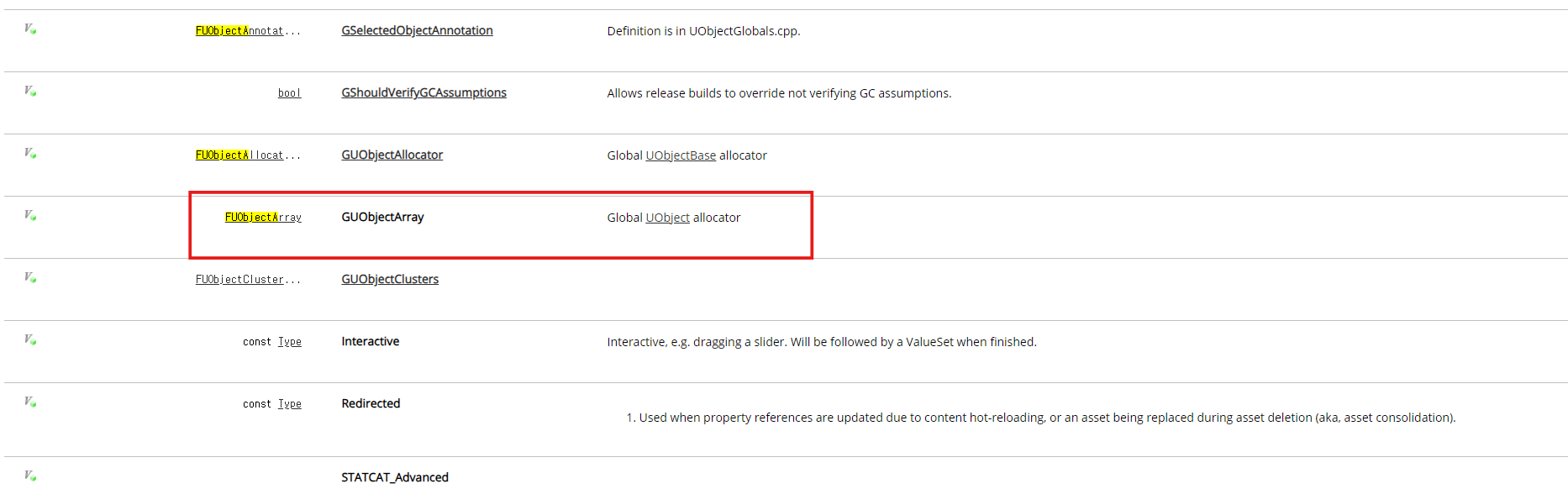

공식문서에 따르면 Uobject를 GUObjectArray로 관리한다고 되어 있습니다. 따라서 우리의 시작점은

GUObjectArray으로 정했습니다.

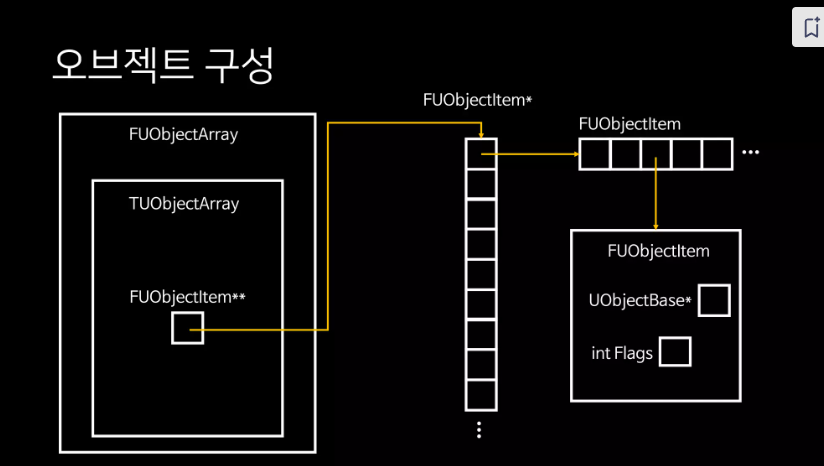

FUObjectArray

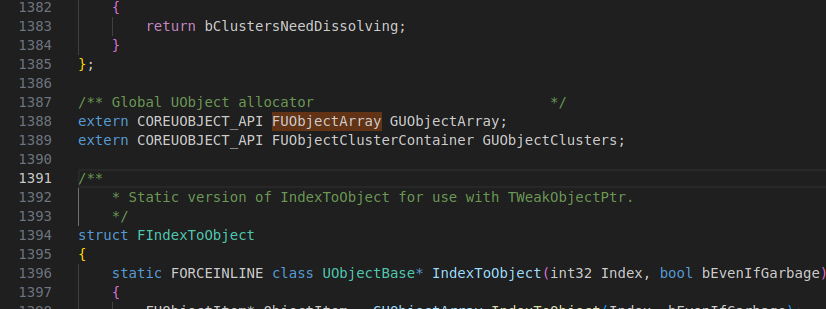

우리의 타겟인 GUObjectArray 의 타입은 FUobjectArray

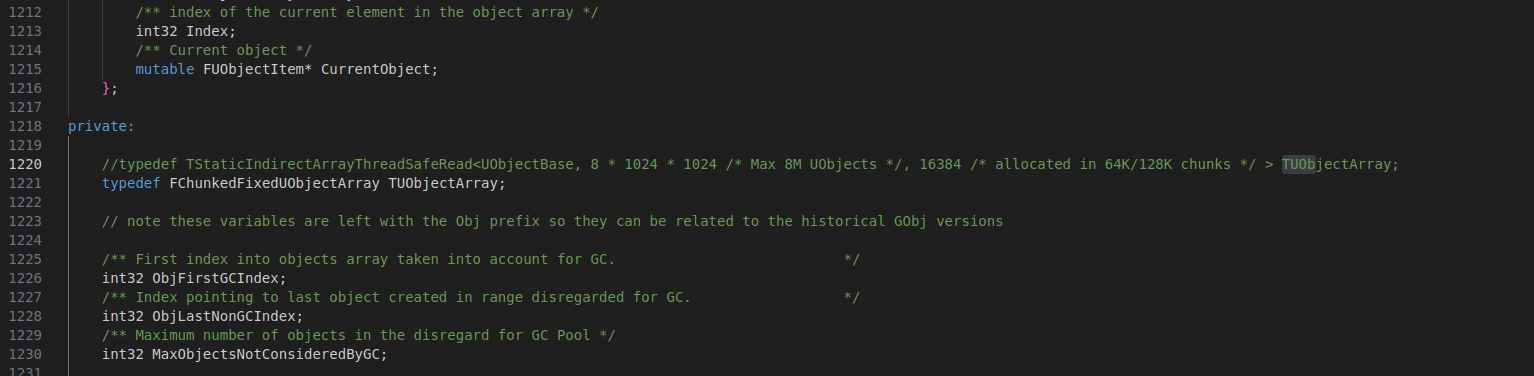

FUobjectArray에는 FChunkedFixedUObjectArray 타입의 TUObjectArray 로 선언하고

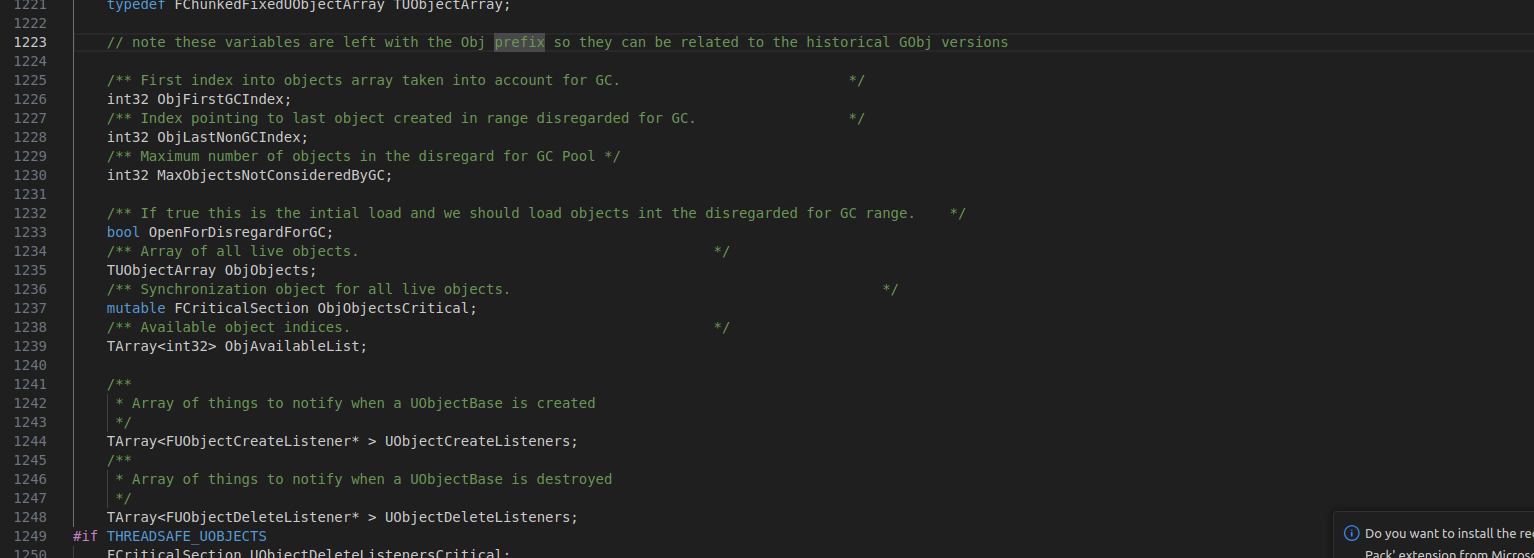

TUObjectArray 타입의 objobjects 를 선언합니다

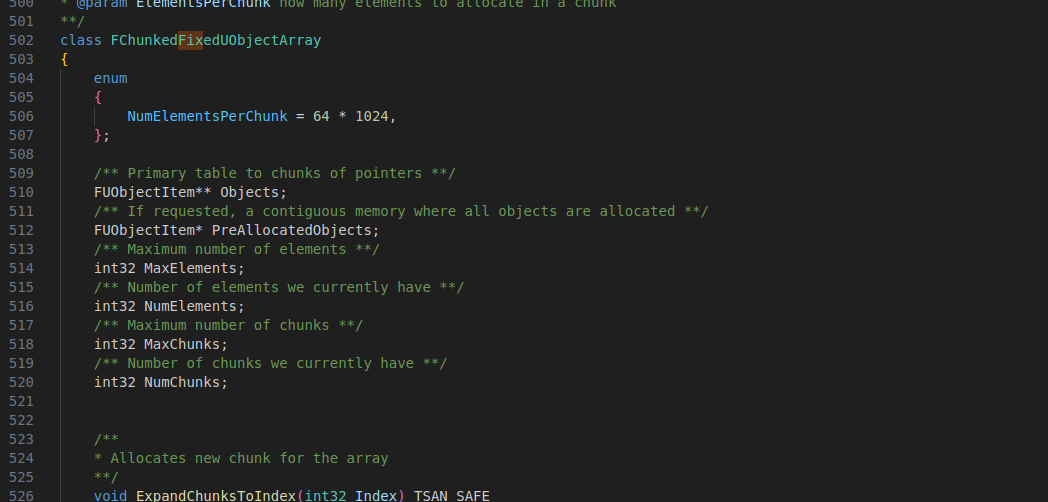

FChunkedFixedUObjectArray

FUObjectItem 타입의 더블 포인트 Objects를 선언합니다. 즉, FUObjectItem 형식으로 Objects를 관리함을 의미합니다

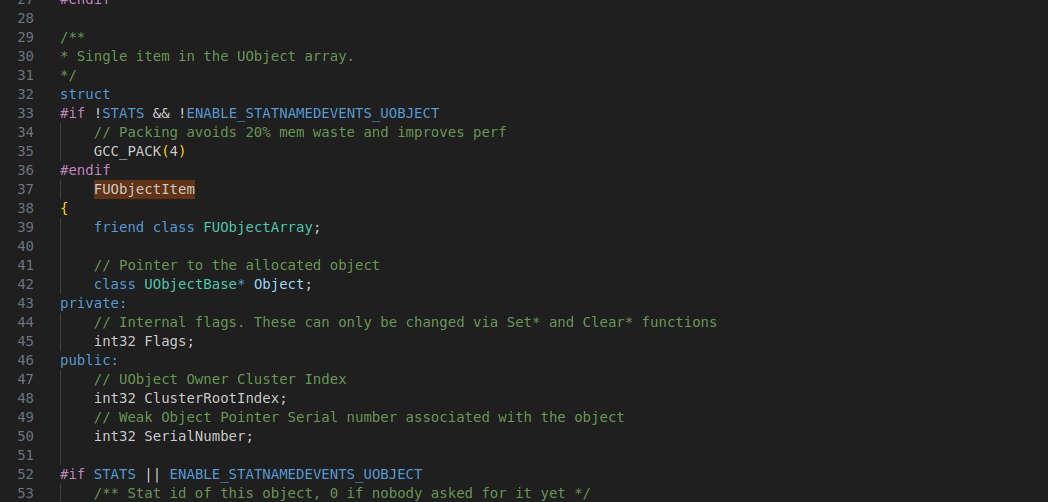

FUObjectItem

FUObjectItem는 구조체 였고

class UObjectBase* Object;

실제 할당된 오브겍트를 가르키는 UObjectBase 타입의 Object 가 선언되어 있습니다

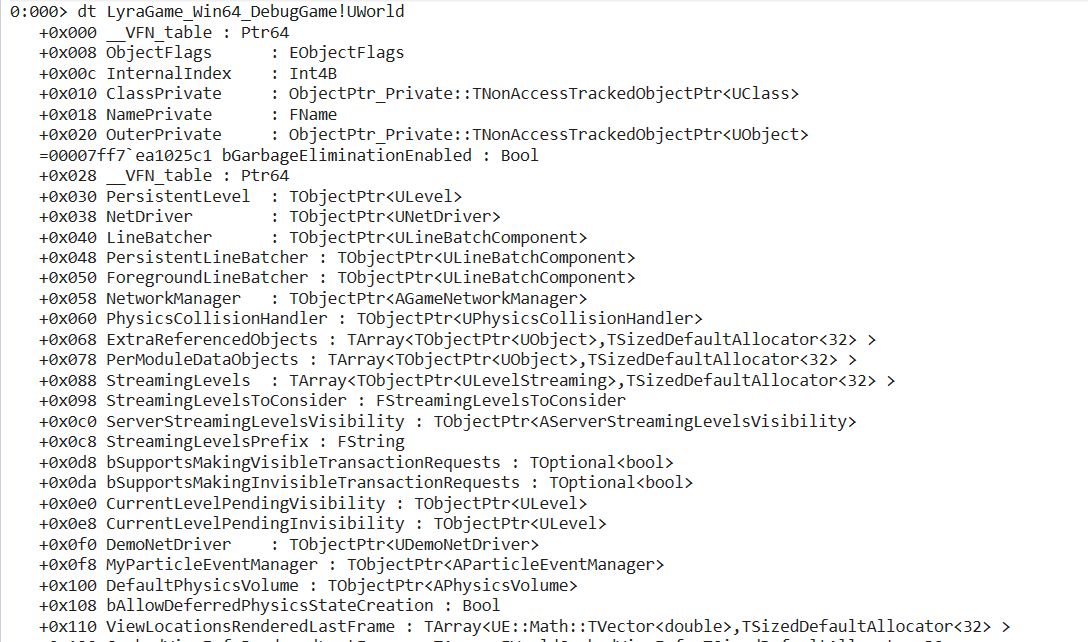

Windbg로 UObjectBase 뭔지 한번 분석해보았습니다

Uobjectbase의 구조

여기 까지 하면 Reclass로 FUObjectArray 오프셋을 구해서 내부 값들을 실제로 확인할 수 있습니다.

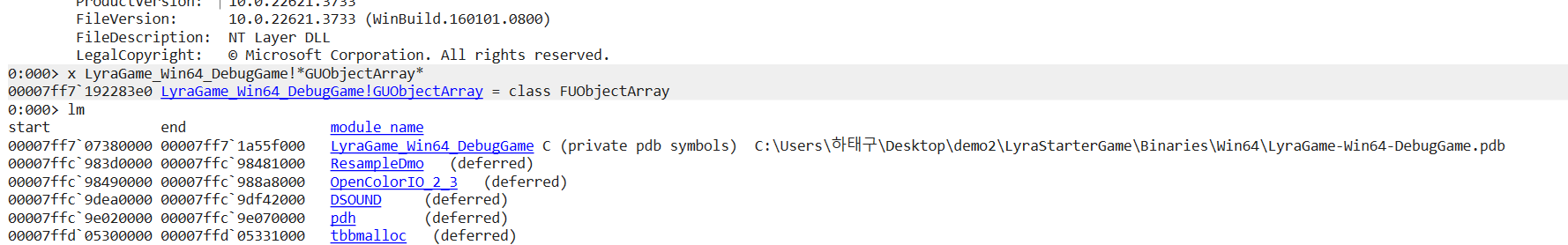

우리는 총 windbg , IDA , 안티치트 이 3가지 종류로 구했고 그중 Windbg를 통해 간단히 설명하자면

GuobjectArray의 위치를 찾고 메인 모듈에서 서로 빼면 됩니다

0x00007ff7192283e0 - 0x00007ff707380000 = 0x11EA83E0

즉, 프로세스의 시작으로 부터 GuobjectArray 까지의 오프셋은 0x11EA83E0입니다

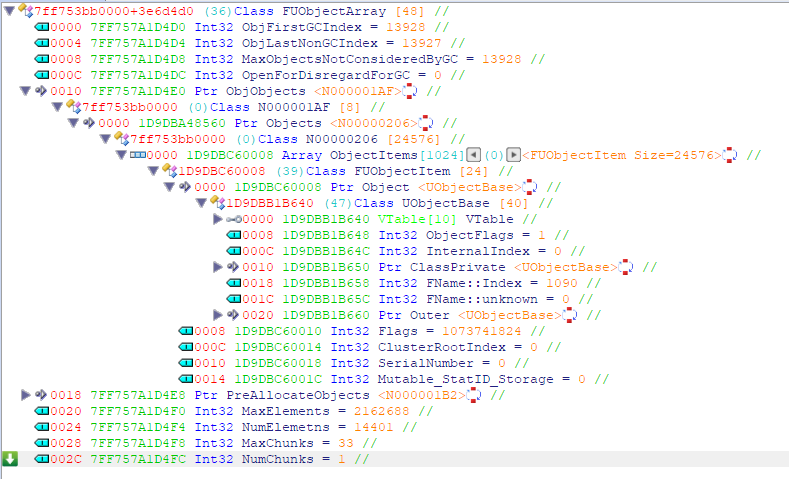

이제 Reclass로 분석해보면

UobjectBase 안에있는 요소들의 값을 알 수 있습니다.

UobjectBase에 관한 분석

UobjectBase에는 다음과 같은 정보들이 있습니다.


	EObjectFlags					ObjectFlags;
	int32							InternalIndex;
	ObjectPtr_Private::TNonAccessTrackedObjectPtr<UClass>							ClassPrivate;
	FName							NamePrivate;
	ObjectPtr_Private::TNonAccessTrackedObjectPtr<UObject>						OuterPrivate;

ObjectFlags 객체의 상태를 나타내는 플래그

InternalIndex 객체배열에서의 index

ClassPrivate 객체의 클래스 타입을 나타내며 ( 어떤 클래스인지 ) ,클래스 관련 메타데이터를 포함

NamePrivate 객체의 이름

OuterPrivate 객체가 포함된 외부 객체를 나타냄

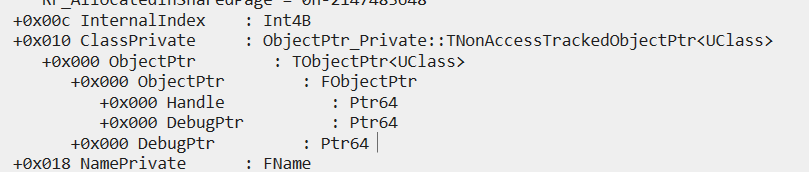

classPrivate는 추가적으로 분석해보면 안에는 Objectptr . 즉, 실제 오브젝트의 포인터가 있음을 알수 있습니다.

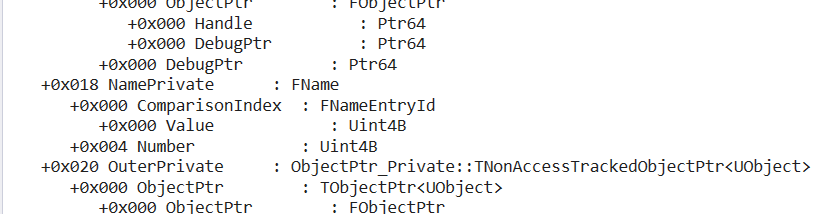

Fname ( NamePrivate) 은 다음과 같이 구성되어 있습니다.

처음 4바이트는 ComparisonIndex 값이 들어가 있다. 즉 이값을 통해 index를 얻을 수 있는것입니다.

참고로 여기서 ComparisonIndex는 1,2,3,4,5 … 이런식으로 순차적인게 아닌 우리가 아는 0 , 3, 10 이런 FNameDump의 인덱스입니다.

Uworld 분석

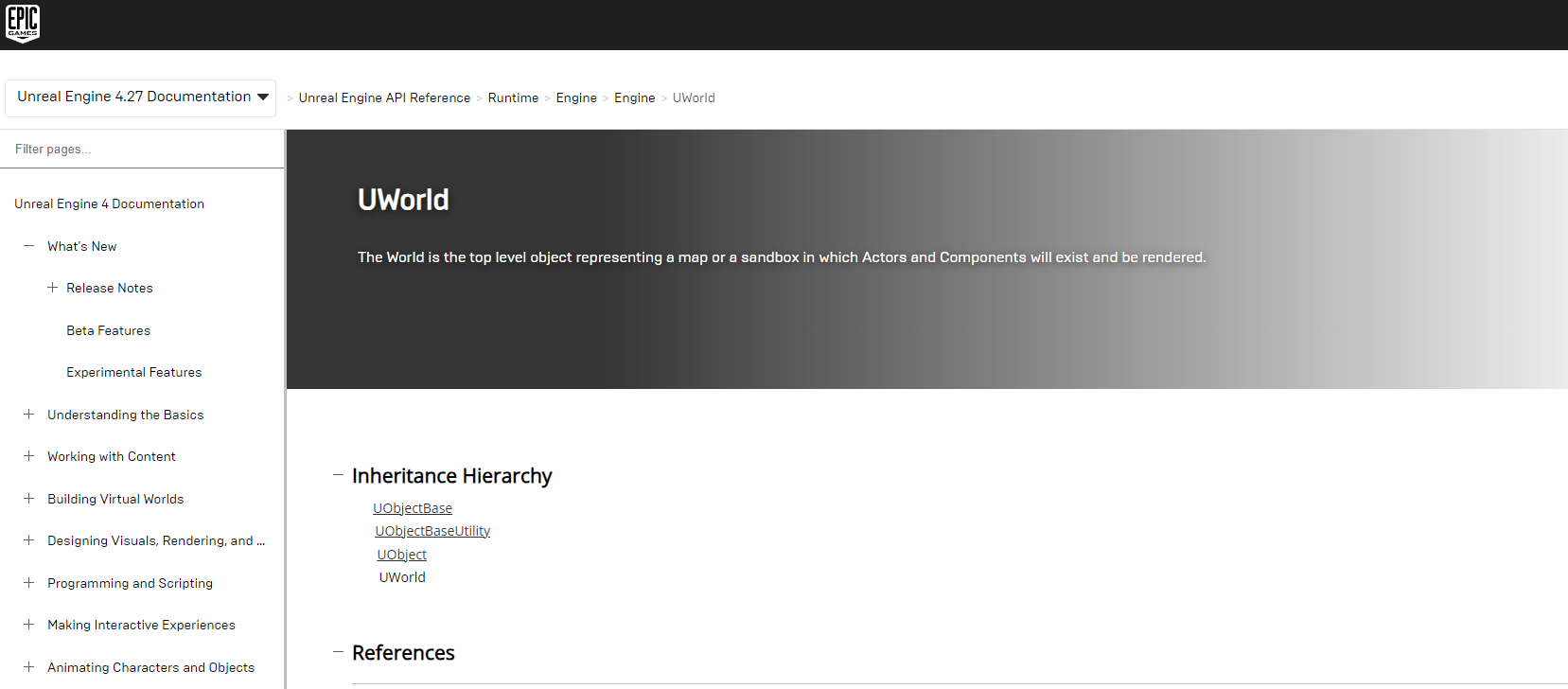

공식문서에 따르면 Uworld는 가장 높은 수준의 오브젝트이며 Actors와 Components 가 존재하고 랜더링되는 곳입니다.

이말은 즉, Uworld에 접근할 수 있다면 게임 월드에 접근할 수 있다는 뜻이다. 게임핵을 만들기 위해 장악해야 하는 필수적인 곳입니다.

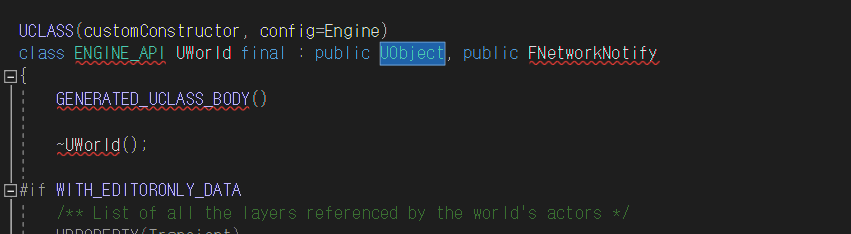

소스코드 분석을 통해 flow를 따라가 보니

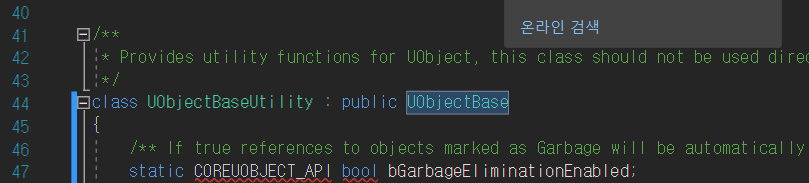

UObjectBase → UObjectBaseUtility 상속

UObjectBaseUtility → UObject 상속

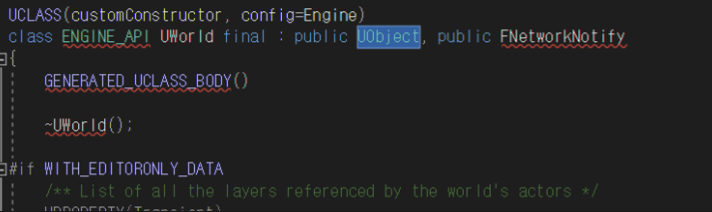

UObject → Uworld 상속

즉, Uworld 또한 하나의 객체이며 이 게임 세상속에 들어가 있는 여러 다른 객체와 설정 값 그리고 flag등을 조정합니다.

GWorld

Uworld는 하나의 큰 class 였습니다. 그렇다면 Gworld?

Gworld는 현재 활성화된 게임 월드를 말합니다. 즉, 실질적인 현재 게임 상태의 월드에 있는 오브젝트들한테 접근 하려면 GWorld를 통해 접근 할 수 있습니다.

GWorld 소스코드

Gworld는 UworldProxy 형태로 되어있었습니다.

UworldProxy


/** Proxy class that allows verification on GWorld accesses. */
class UWorldProxy
{
public:

	UWorldProxy() :
		World(NULL)
	{}

	inline UWorld* operator->()
	{
		// GWorld is changed often on the game thread when in PIE, accessing on any other thread is going to be a race condition
		// In general, the rendering thread should not dereference UObjects, unless there is a mechanism in place to make it safe
		checkSlow(IsInGameThread());
		return World;
	}

	inline const UWorld* operator->() const
	{
		checkSlow(IsInGameThread());
		return World;
	}

	inline UWorld& operator*()
	{
		checkSlow(IsInGameThread());
		return *World;
	}

	inline const UWorld& operator*() const
	{
		checkSlow(IsInGameThread());
		return *World;
	}

	inline UWorldProxy& operator=(UWorld* InWorld)
	{
		World = InWorld;
		return *this;
	}

	inline UWorldProxy& operator=(const UWorldProxy& InProxy)
	{
		World = InProxy.World;
		return *this;
	}

	inline bool operator==(const UWorldProxy& Other) const
	{
		return World == Other.World;
	}

	inline operator UWorld*() const
	{
		checkSlow(IsInGameThread());
		return World;
	}

	inline UWorld* GetReference()
	{
		checkSlow(IsInGameThread());
		return World;
	}

private:

	UWorld* World;
};

inline 으로 여러가지 함수를 구현하고 있습니다. inline 형식은 컴파일러가 빠르고 최적화되게 컴파일이 될 수 있도록 하는 형식입니다.

가장 중요한 부분은

UWorld* World; 입니다.

즉, UworldProxy 은 UWorld 객체의 포인터를 가지고 있다는 것입니다.
